产品详情：

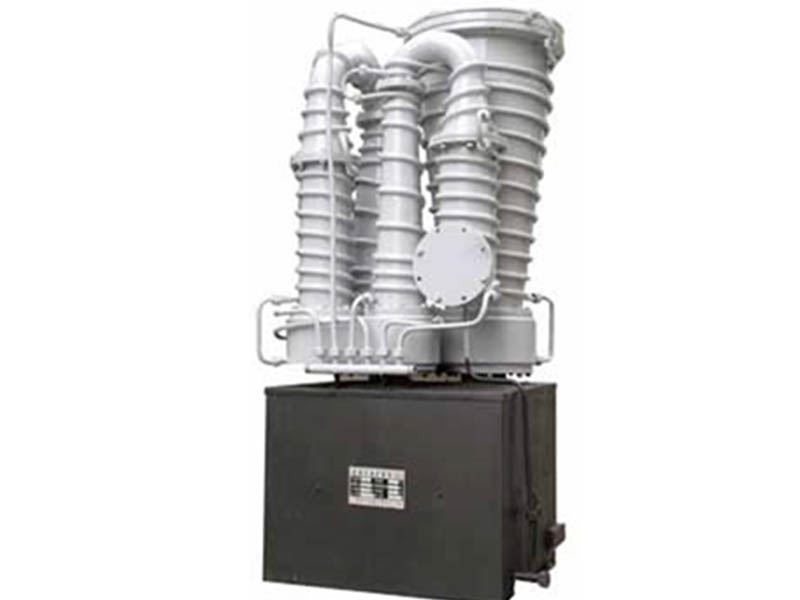

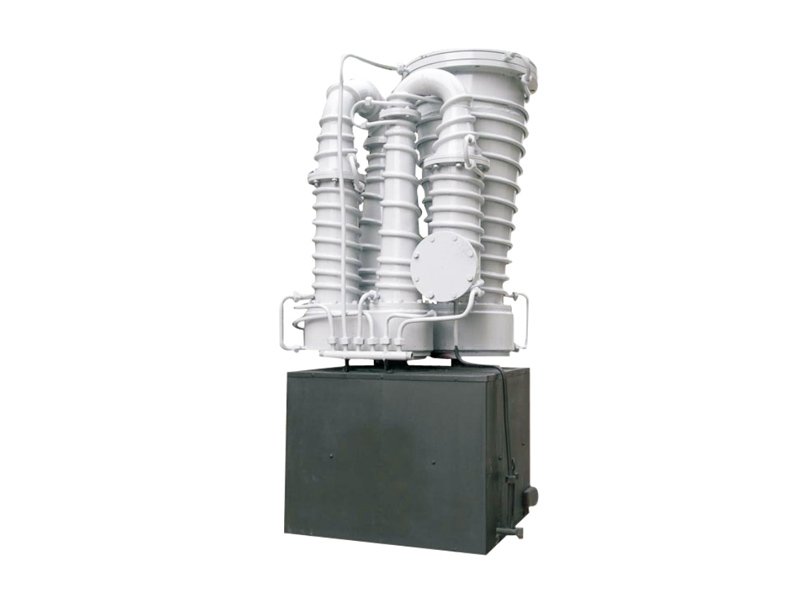

油扩散喷射泵是油蒸汽泵的一种，主要由扩散喷嘴、喷射喷嘴等组成，使之在高真空方面有较大的抽速，在低真空方面有足够的临界前级压力。具有结构简单、无机械转动部分、运转可靠、维护方便、使用寿命等特点。主要配置在高真空系统作为主泵与前级泵的中间级，也可单独作为高真空泵应用于冶金或抽除含有少量水汽的工作场所。
Z系列油扩散喷射泵(油增压泵)主要技术指标
参数型号 | ZL-300 | ZL-400 | ZL-600 | ZL-800 |
抽气速率LS | ≥2100 | ≥4100 | ≥7500 | ≥13100 |
极限压力Pa | ≤7×10² | |||
临界前级压力Pa | ≥140 | |||
加热功率kw | 6.6 | 14-20 | 20 | 30 |
电源电压V | 380 | 380 | 380 | 380 |
泵油用量L | 6-8.5 | 30-33.5 | 75 | 100-105 |
进气口径mm | 300 | 400 | 600 | 800 |
排气口径mm | 65 | 100 | 150 | 200 |
推荐前级泵抽速L/S | 70 | 150 | 300 | 450 |
外型尺寸(L×W×H) | 620×625×1390 | 770×678×1675 | 1180×990×2380 | 1480×1230×3000 |
重量Kg | 240 | 600 | 1360 | 2000 |
Z系列油扩散喷射泵(油增压泵)连接尺寸
型号 连接尺寸mm | ZL-300 | ZL-400 | ZL-600 | ZL-800 |
H | 1375 | 1650 | 2365 | 2985 |
h | 695 | 900 | 1290 | 1385 |
L₁ | 621 | 678 | 990 | 1230 |
L₂ | 620 | 770 | 1178 | 1482 |
L₃ | 225 | 40 | 115 | 140 |
L₄ | 300 | 388 | 580 | 730 |
D, | 380 | 500 | 710 | 920 |
D₂ | 350 | 465 | 670 | 880 |
DN | 300 | 400 | 600 | 800 |
n-φ， | 8-φ12 | 8-φ18 | 12-φ21 | 20-φ21 |
d | 125 | 170 | 220 | 275 |
d | 105 | 145 | 195 | 250 |
dg | 65 | 100 | 150 | 200 |
n-φ₂ | 4-φ9 | 4-φ1 2 | 8 -φ1 2 | 8-φ1 2 |
